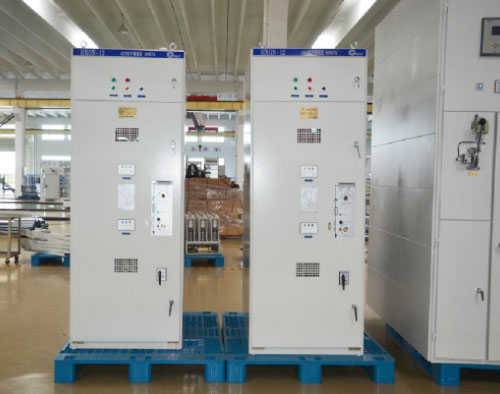

HXGN-12高压真空环网开关柜，是箱型固定式金属封闭高压开关设备，使用于户内三相交流50Hz，3-12KV环网供电和用户变电所作为接受、控制和分配电能用，可断开和闭合负荷电流，关合额定短路电流，并能开断变压器空载电流及一定距离的架空线路、电缆和电容器的电容电流。负荷开关一熔断器组合电器柜可用于配电变压器、高压电动机、并联电容器及其他用电设备的控制、保护。包括过负荷、接地和短路故障。
技术参数：
| 名 称 | 单位 | 负荷开关柜 | 组合电器柜 | |
| 额定电压 | KV | 12 | 12 | |
| 较高工作电压 | KV | 12 | 12 | |
| 额定频率 | Hz | 50 | 50 | |
| 额定电流 | 主母线 | A | 630 、 1250 | 630 |
| 负荷开关 | A | 630 、 1250 | 630 | |
| 熔断器较大额定电流 | A | 125 | ||
| 额定短时耐受电流（ 4S ） | KV | 20 | 取决于熔断器 | |
| 额定峰值耐受电流 | KV | 50 | 取决于熔断器 | |
| 额定短路开合电流 | KV | 50 | 取决于熔断器 | |
| 固定开断电流 | 有功负载电流 | A | 630 、 1250 | 630 |
| 闭环回路电流 | A | 630 、 1250 | 630 | |
| 空载变电器 | KVA | 1600 | ||
| 电缆充电电流 | A | 25 | 25 | |
| 防护等级 | IP20 | IP20 | ||
| 外型尺寸：宽 * 深 * 高（ mm ） | 正装 | 900*900*2200 （ 2000 ） | ||
| 侧装 | 700*900*2200 （ 2000 ） | |||
